一、差压变送器工作原理

差压变送器是介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片，测量膜片是一张紧的弹性元件，随它两边的压力差产生相应位移，测量膜片的位移与差压成正比，最大位移0.1mm，由它两侧的电容板检测，再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制（4~20）mA DC输出信号。

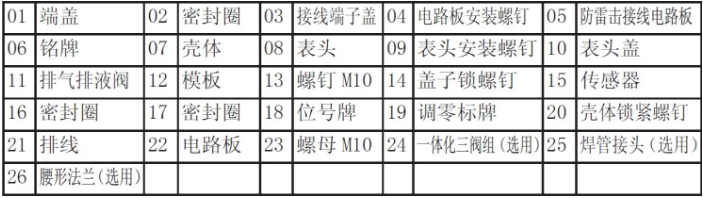

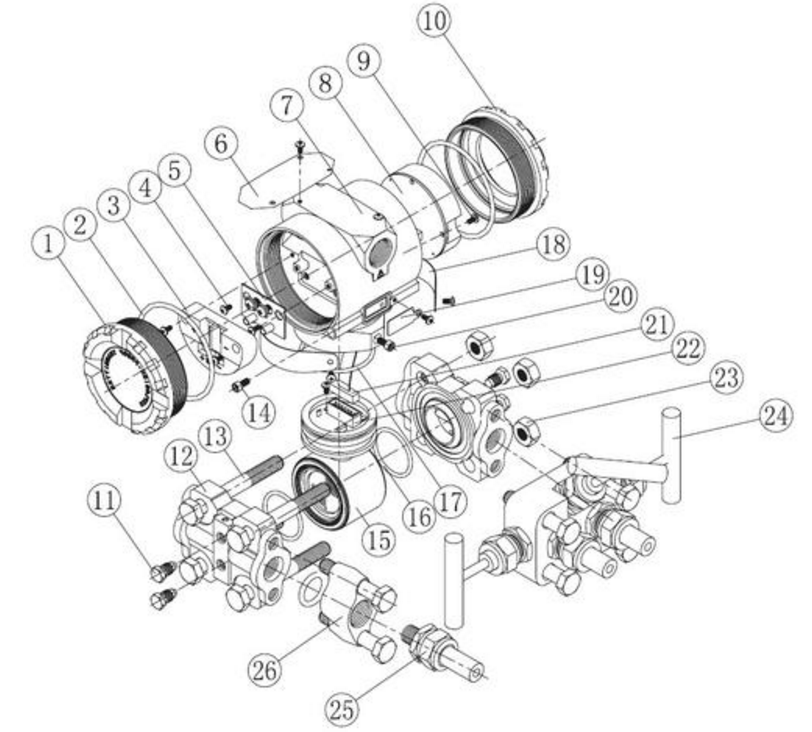

二、差压变送器结构组成

三、差压变送器特点

1、准确度高；
2、稳定性好；
3、二线制4-20mADC；
4、固体元件，接插式印刷线路板；
5、小型、重量轻、坚固抗震；
6、量程、零点外部连续可调；
7、正迁移可达500%；负迁移可达600%；
8、阻尼可调；
9、单向过载保护特性好；
10、无机械可动部件维修工作量少；
11、全系列统一结构，零部件互换性强；
12、接触介质的膜片材料可选；
13、防爆结构，全天候使用；
14、智能HART现场总线协议；
四、差压变送器性能参数
1、使用对象：液体、气体和蒸汽；
2、测量范围：0-0.06kPa至0-40MPa；
3、输出信号：4-20mA DC；
4、12-45VDC，一般为24VDC；
5、负载特性：与供电电源有关，在某一电源电压 时代负载能力（负载特性），负载阻抗 RL与电源电压VS关系式为：RL≤（VS-12）；
6、指示表：LCD液晶或者LFD数码管显示；
7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6；
8、量程和零点：外部连续可调；
9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值，均不能超过测量范围上限的**（智能型：量程比15:1） 最大正迁移量为最小调校量程的500%；最大负迁移量为最小调教量程的600%；
10、温度范围：放大器工作温度范围：-29～+93℃（LT型为-25～+70℃） 灌充硅油的测量元件：-40～+104℃ 法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+149℃；
11、静 压：1、4、10、25、32MPa；
12、温 度：相对湿度为0～**RH；
13、容积变化量：＜0.16cm3；
14、阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调；
五、差压变送器技术参数
（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）
1、准确度：±0.1%（智能型）、±0.25%、±0.5%；
2、死区：无（≤0.1%）；
3、稳定性：六个月内不超过最大量程的基本误差值；
4、振动影响：在任意轴上，振动频率为200Hz；
5、电源影响：小于输出量程的0.005%V；
6、负载影响：电源如果稳定，则负载没有影响；
7、安装位置影响：最大可产生0.24kPa 的零点误差；
