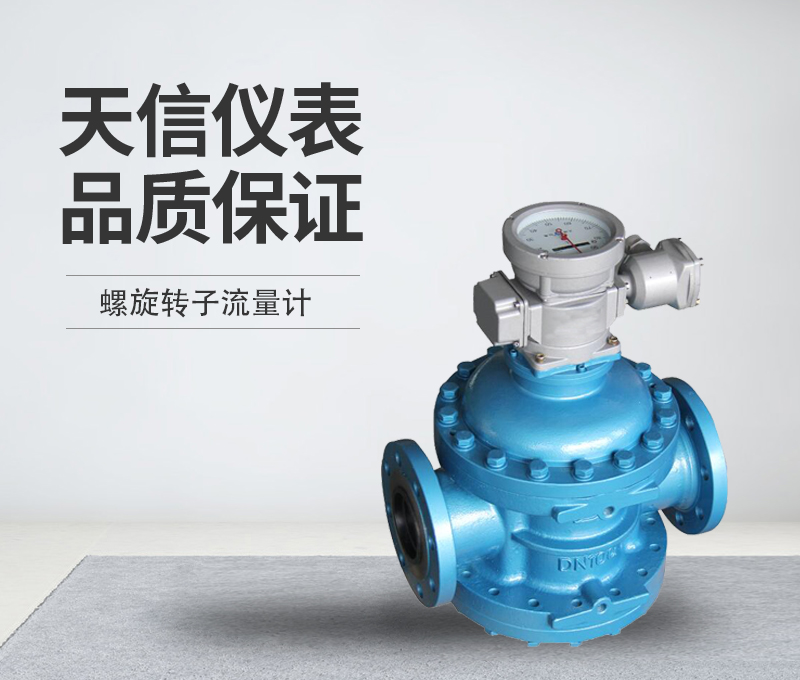

螺旋转子流量计
发布时间：2020-07-29 15:15来源：字体: 大 中 小
一、螺旋转子流量计概述
螺旋转子流量计是用于管道中液体流量的测量和控制的精密仪表。流量计可以选用不同的材料制造，广泛应用于石油、化工、轻工、商业和科研等部门，特别适用于原油、精炼油、轻烃等工业液体的计量。
螺旋转子流量计装有指针、字轮计数器、可指示出流量的累积量，带回零装置的计数器还可以指示出单次累计，并可输出电脉冲信号，供二次仪表或计算机检测，作自动控制和数据处理等用。
二、螺旋转子流量计特点
1、测量精度高、流量范围宽、重复性好；
2、螺旋转子转动均匀、震动小、寿命长；
3、对被测液体的粘度变化不敏感；
4、结构简单、外形尺寸小、重量轻；
5、安装容易；
三、螺旋转子流量计工作原理及结构
1、工作原理

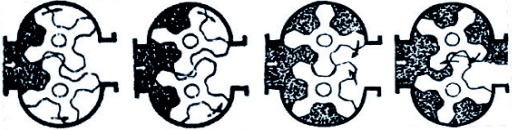

螺旋转子流量计属容积式流量计，它是以螺旋转子（测量元件）的空槽部分和计量箱内壁组成一封闭空腔（见图中阴影部分）作为测量室，转子每转一周可输出8倍空腔的容积，因此，流体的流量正比于螺旋转子的转速，将转子转数的累计转化为流体流量的计量。
2、结构组成
螺旋转子流量计主要由本体、一对螺旋转子、磁性联轴器、减速机构、调整齿轮、计数器及发讯装置组成。
螺旋转子的转数，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器。磁性联轴器主要由主动磁钢和从动磁钢组成，采用磁性联轴器可以提高流量计的工作压力和工作温度，操作安全，也可减轻维修工作。
四、螺旋转子流量计技术特性
1、主要技术性能
（1）公称通径：25、40、50、80、100、150、200、250、300。
（2）允许基本误差（%）：±0.2、±0.5。
（3）重复性误差（%）：0.2级为0.07、0.5级为0.17（0.5级）。
（4）允用工作压力（Mpa）：1.6、2.5、4、6.4。
（5）被测介质温度（℃）：－40～+60、－40～+120、100～300。
（6）被测介质粘度（Mpa·s）:0.6～200。
（7）防爆等级：dⅡBT4、iaIICT4。
（8）管道法兰标准：HG20592－90、JB/T79.1-94。
（9）流量计的主要材质：不锈钢、铸钢、316（即0Cr17 Ni12 Mo2汽油介质用不锈钢轴承，高温介质用高温轴承。

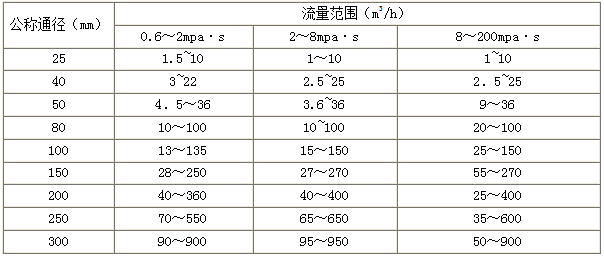

2、流量范围

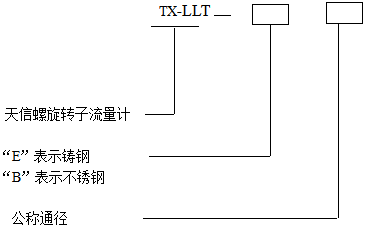

五、螺旋转子流量计型号命名
